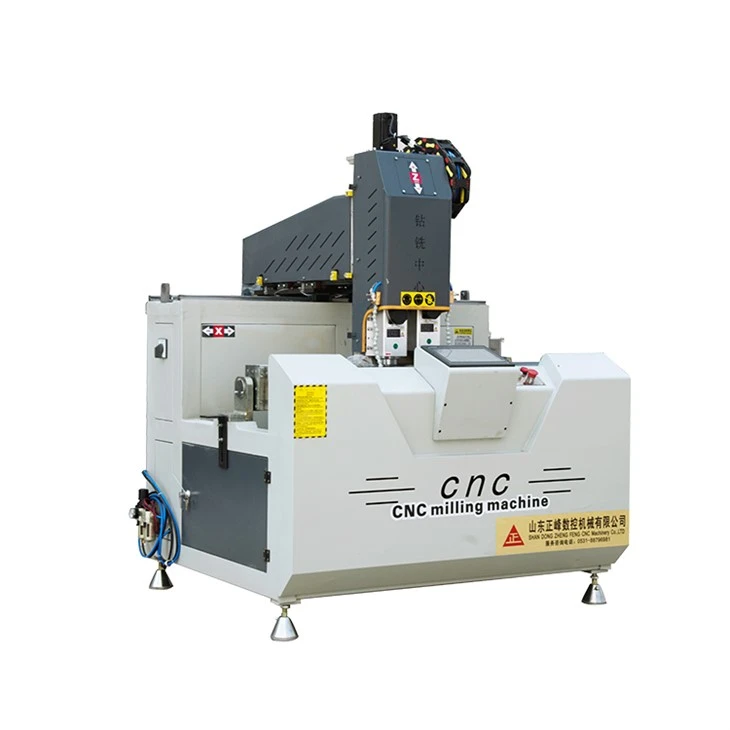

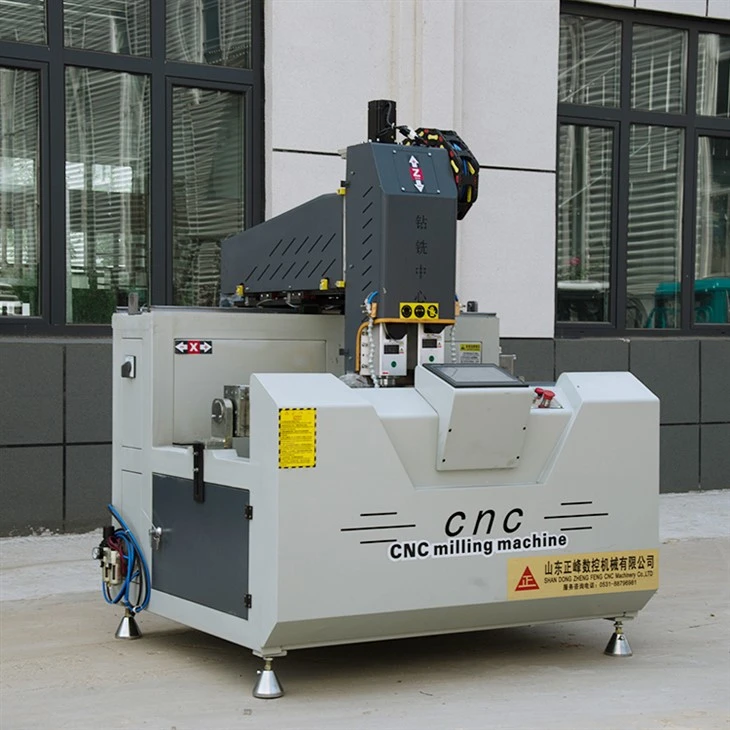

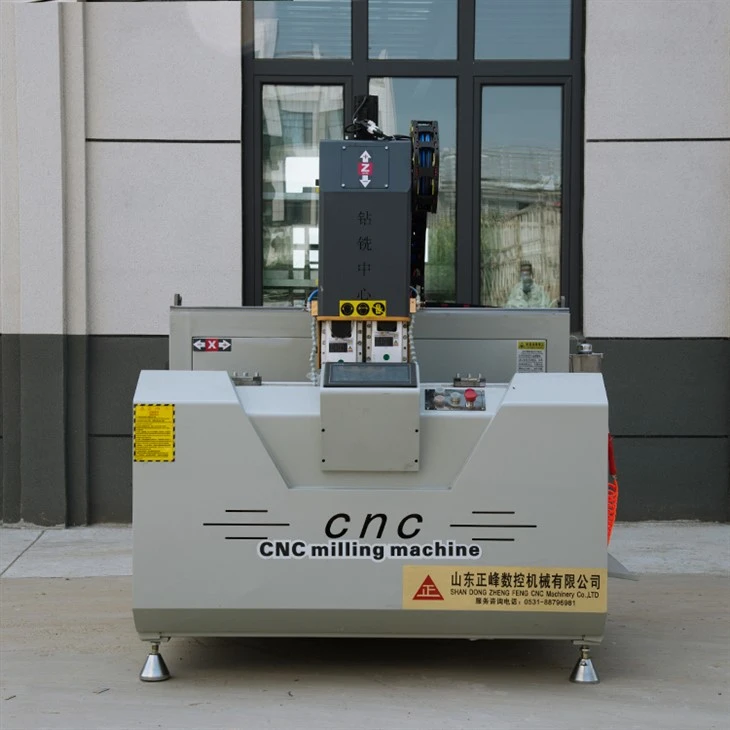

CNC -jauhammalli yksi
● Soveltuu erilaisiin prosesseihin, kuten lävistykseen, jyrsintä, jahtamiseen ja alumiiniseosprofiilien, ovien, ikkunoiden ja verhojen seinien litteään veistämiseen.
● Kara hyväksyy ilmajäähdytteisen sähkökaran nopeudella 0-18000 rpm, korkea tarkkuus, hyvä turvallisuus ja korkea luotettavuus.
● CNC -järjestelmän käyttöönotto, se on helppo käyttää ja tehokasta: varustettu automaattisella nostopeitteellä, mikä tekee jalostuksesta turvallisemman.
● Tuotujen opaskiskojen, liukusäätimen liikeparien, korkean tarkkuuden kierteisen vaihteen, telineiden ja kuuluruuvit, voimansiirto on sileä ja tarkkuus on korkea.
● Yksi profiilien puristaminen voi saavuttaa kolmenpuolisen prosessoinnin, ja työpöytä voidaan kääntää syvän reiän prosessoinnin saavuttamiseksi korkealla tehokkuudella ja laadulla.

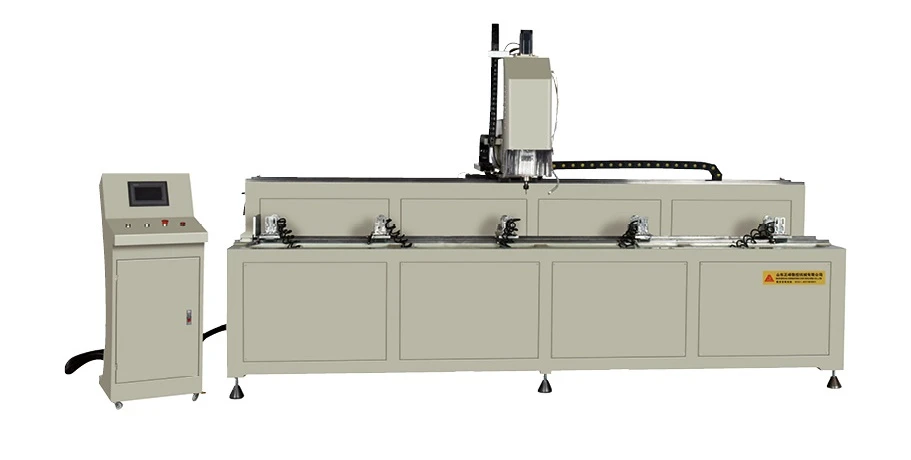

SKX-CNC -3200
CNC: n poraus- ja jyrsinkone alumiiniprofiiliin
Pääominaisuudet
- Sopii asennusreiän, pesuloiden, lukitusreiän käsittelyyn alumiiniseosprofiileihin.
- Kaikkien reikien ja pesulaitteiden käsittely toisella puolella kerran kuormituksen jälkeen, korkea hyötysuhde.
- Hyväksyttää Saksan PA CNC -järjestelmän, tarjoaa ystävällisen käyttöpinnan.
- Hyväksyy italialaisen suuren nopeuden ja tehokkuuden karan, varmistaa täydellisen suorituskyvyn erilaisissa prosessoissa.
- Hyväksyy korkealaatuisen AC -servomoottorin, pallohykkoruuvit ja lineaarisen ohjauksen radan, varmistaa suuren tarkkuuden.
- Hyväksyy HSD: n suurnopeuden pääkaran.adopts 6- sijainti automaattinen työkaluvaihdin, muuttaa työkaluja automaattisesti.
- Hyväksyttää suojalaitteen, varmistaa operaattorin turvallinen.
- Hyväksyy automaattisen paikannus- ja kiinnitysjärjestelmän. Suihkutusjäähdytysjärjestelmä, jäähdytystyökalut.
Tekninen parametri
|
Työalue: x/y/z -akseli |
6500/400/250 mm |
|
Syöttönopeus: x/y/z -akselin teränvaihtoaika |
52/35/18m/min 20s |
|
Kara: voima / rev |
7,5 kW/18000R/min |
|
Servomoottori: x/y/z/r (työkaluvarasto) |
1.3 0/0. 75/0. 75/0,4 kW |
|
Enintään kollekon halkaisija |
Φ16mm |
|
Jännite / kokonaisteho |
380 V 50Hz / 10 kW |
|
Sorvin yleinen ulottuvuus |
7550 × 1300 × 1600 mm |
|
Ohjaussäiliön yleinen ulottuvuus |
600 × 1400 × 1800 mm |
|
Tarvittava virtalähde: Virtalähde ilmanpaine |
20kva 6 ~ 8kg/cm2 |
|
Menettely |
Qingsheng |
|
Solenoidiventtiili |
Tuskin |
|
Sylinteri |
Besten / baihong / fato |
|
Sähköpainike ja kytkin |
Chnt |
|
AC -kontaktori- ja katkaisija |
Chnt |
|
Servomoottori |
Qingsheng |
LZX-CNC -1200
CNC: n poraus- ja jyrsinkone alumiiniprofiileille
Pääominaisuus
- Se soveltuu pyöreiden reikien, rikkoukkojen, avainreikien, erityismuotoisten reikien käsittelyyn teollisuuden alumiiniseosprofiilien, ovien ja ikkunoiden, verhon seinämän alumiiniseosprofiilien sekä alumiiniprofiilin jyrsinnän, jamfering, lentokoneiden kaiverruksen ja muiden prosessien.
- Ilmajäähdytteisen sähkökaran, korkean tarkkuuden ja korkean luotettavuuden omaksuminen.
- Taiwanin uuden sukupolven CNC -numeerinen ohjausjärjestelmä. Ammattimainen CAD-CAM-ohjelmointiohjelmisto. G -koodien prosessointiautomaattinen muuntaminen, yksinkertainen ja tehokas toiminta, alhainen työvoiman voimakkuus.
- Liikepari hyväksyy tuotujen opaskiskojen ja liukusäätimien. X-akselia ohjaavat korkean tarkkuuden kierteiset vaihteet ja kierteiset telineet. Y-akselia ja z-akselia ohjaavat korkean tarkkuuden palloruuvit. Sileä siirto, parantamalla tehokkaasti koko koneen tarkkuutta.
- Työpöytä käännetään 18 0 astetta, -90 astetta ~ 0 astetta ~ +90 aste, profiili voidaan käsitellä kolmella puolella yhdellä kiinnitysllä ja syvän aukon käsittely voidaan toteuttaa kääntämällä työpöytä.
Tekninen parametri
|
Virtalähde |
380 V/50Hz |
|
Syöttövoima |
3. 0 kW |
|
Työpaine |
0. 5-0. 8MPA |
|
Karanopeus |
18000R/min |
|
X -akselin matka |
3000 mm |
|
Y -akselin matka |
500 mm |
|
Z -akselin matka |
380 mm |
|
Mitat |
4180 × 1600 × 2200 mm |

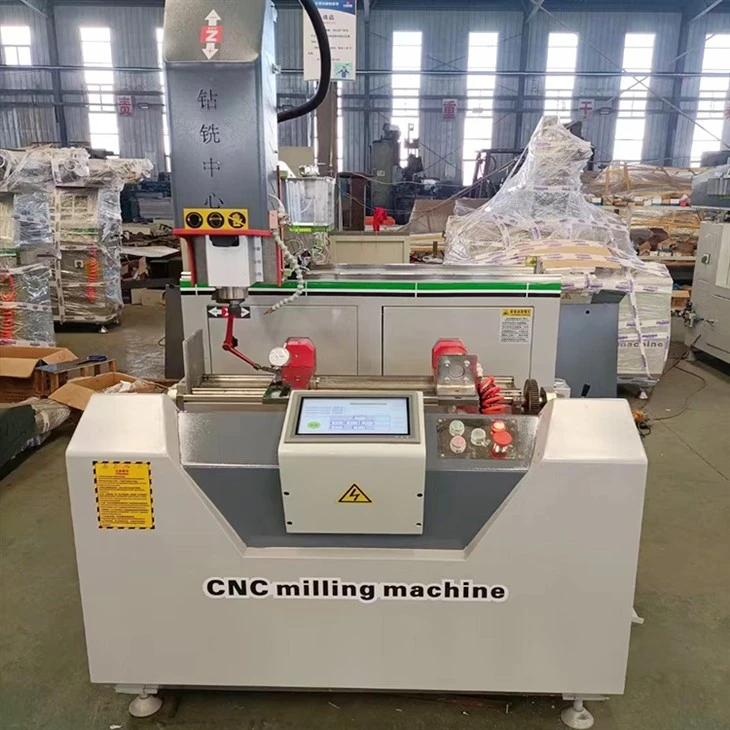

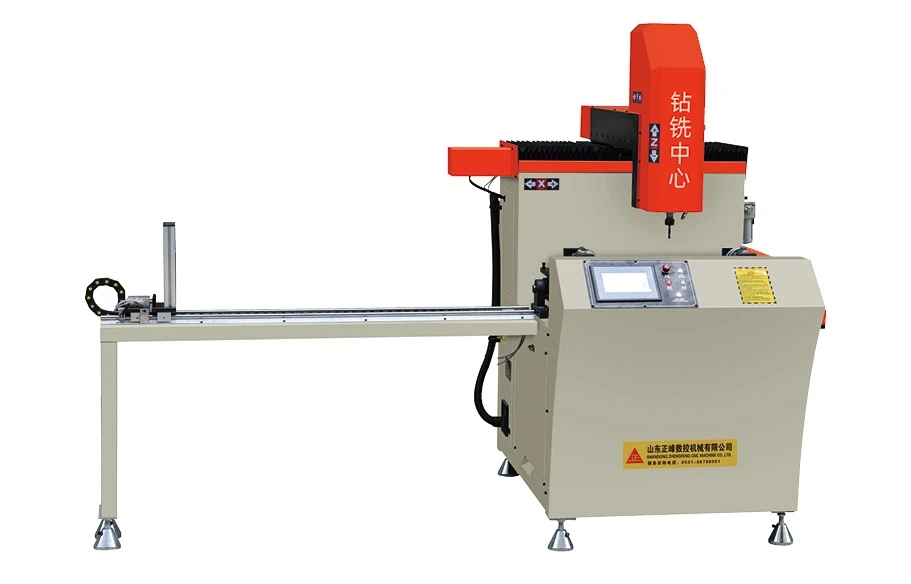

LZX-CNC -800
CNC: n poraus- ja jyrsinkone alumiiniprofiileille
Pääominaisuus
- Se soveltuu poraamiseen, uraan, pyöreisiin reikiin, erikoismuotoisiin reikiin ja alumiiniseosprofiilien planekastikkeisiin.
- Käsittelykoodien automaattinen muuntaminen ohjelmointiohjelmiston, yksinkertaisen toiminnan, korkean hyötysuhteen ja alhaisen työvoimakkuuden avulla.
- Työpöytä on täytetty 18 0 astetta, -90 astetta ~ 0 astetta ~ +90 aste, profiili voidaan käsitellä kolmella puolella yhdellä kiinnitysllä, ja syvän aukon käsittely voidaan toteuttaa kääntämällä työpöytä, korkean tehokkuuden ja korkean tarkkuuden avulla.
Tekninen parametri
|
Virtalähde |
380 V/50Hz |
|
Syöttövoima |
3. 0 kW |
|
Työpaine |
0. 5-0. 6MPA |
|
Karanopeus |
18000R/min |
|
X -akselin matka |
1200 mm |
|
Y -akselin matka |
300 mm |
|
Z -akselin matka |
280 mm |
|
Mitat |
2200 × 1500 × 1950 mm |
